製品の説明
5 チャンネル RGBW WW 100W COB LED モジュール仕様:
| 商品名 | 5チャンネル RGBW WW 100W COB LEDモジュール |
| 部品番号 | GJZ-J100W6RGBW3-10C10Z-GH45 |
| チップスブランド |
台湾エピレッズ 4500万チップ |
| 入力 |
レッド 20-26vdc、 白、温白色、緑、青: 28-32vdc; 駆動電流: 600-700mA 電流定数 |
| フラックス |
700mAの場合: 6000K ホワイト: 2800-3200lm; 3000K 温白色: 2600-3000lm 620-630nm 赤: 800-1200lm; 520-530nm 緑: 2800-3200lm; 460-465nm 青: 400-800lm
述べる： リーフタンクの植物成長効果を高めるために 660nm の深紅チップをいくつか入れたい場合は、赤色チップを半分の数量で 620-630nm から深紅 660nm に変更できます。 水槽などの植物育成ライトにはより効果的です。
さらに、水槽に使用する必要がある場合は、淡水水槽用に 8000K、塩水水槽用に 2 チャンネルの白色を 20000K に変更することもできます。 必要に応じてそのように調整できます。 |
| 照明効率 |
フルカラー照明がフルパワーで点灯、約100lm/w |
| 波長 |
赤 620-630nm; グリーン 520-530nm; 青 460-465nm; 白: 6000-6500K; 温白色: 3000-3200K; 合計5チャネルのチップを搭載 |
| 力 |
合計100W; 各色10S2P、各チャンネル最大700mA |
| パッケージ素材 |
赤い銅板チップオンボード COB LED デザイン |
| 照明角度 |
120度フラットシリコンCOB LEDパッケージ |
| ブランドとメーカー | GMLED、GMKJ |
| 保証 | 3-5 歳 |
| OEMサービス |
カスタマイズされた特別なサイズ/デザインについては、GMKJ までお問い合わせください。 |
5チャンネル RGBW WW 100W COB LEDモジュールの紹介:
RGB WW CW COB は、RGB (赤、緑、青) と WW (暖色白)、CW (寒色白) の光源を組み合わせ、COB (チップ オン ボード) 技術によって統合パッケージを実現する高度な LED パッケージング技術です。高輝度、高コントラスト、一貫した黒レベル、表示安定性などの利点があります。
以下は RGB WW CW COB の詳細な紹介です。
技術的特徴: RGB WW CW COB は、複数の RGB および WW 発光チップを PCB ボード上に直接統合し、一体型フィルムで単一のユニット モジュールにカプセル化します。この技術は、製品の信頼性を高めるだけでなく、製造プロセスを簡素化し、より優れた表示効果と画面に近い体験を実現します。
SMD技術との比較: 従来の SMD 技術と比較して、COB 技術はより高い輝度とコントラスト、より優れた黒の一貫性、より高い表示安定性を実現します。さらに、工場で画面全体を事前に補正することで、一貫した表示品質を保証します。
RGB WW CW COB のアプリケーション シナリオ:
指揮センター、監視、セキュリティ: 高輝度と安定した照明効果を提供し、監視画像の鮮明さを確保します。
商業広告、スポーツ競技: 高いコントラストと鮮やかな表示効果により、視聴者の注目を集め、広告効果を高めます。
ホームシアター、バーチャル撮影: 高品質の画像と色彩豊かな照明環境を提供し、視聴体験と撮影効果を向上させます。
RGB WW CW COB は、その優れた性能と幅広い用途により、LED 照明分野における重要な開発方向となっています。技術が進歩し、コストが下がるにつれて、より多くの分野でさらに大きな役割を果たすことが期待されています。

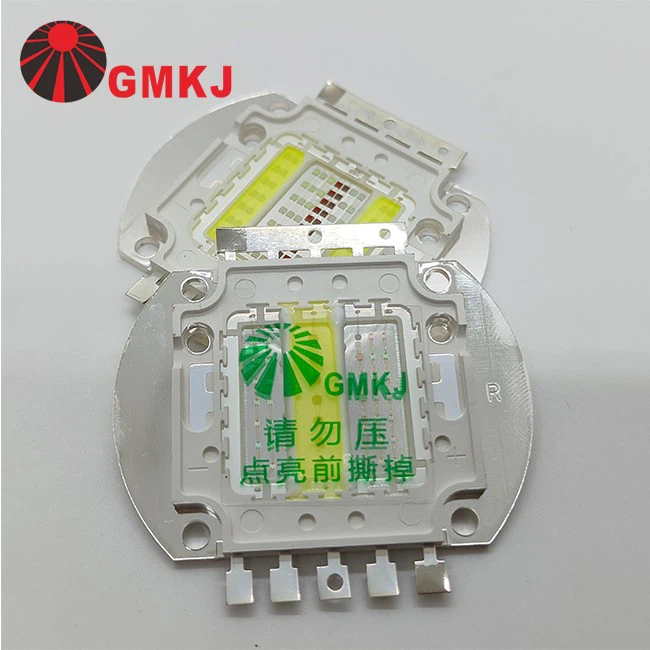

5 チャンネル RGBW WW 100W COB LED モジュールの画像:
5 チャンネル RGBW WW 100W COB LED モジュールの寸法:
5チャンネル RGBW WW 100W COB LEDモジュール 電気仕様:
■ 電気的/光学的特性--白（TA=25度）
|
パラメータ |
シンボル |
条件 |
放出 色 |
価値観 |
ユニット |
||
|
分 |
平均 |
マックス |
|||||
|
順方向電圧 |
VF |
IF=700mA |
W6 |
30.0 |
-- |
34.0 |
V |
|
R |
20.0 |
-- |
24.0 |
||||
|
G |
30.0 |
-- |
34.0 |
||||
|
B |
30.0 |
-- |
34.0 |
||||
|
W3 |
30.0 |
-- |
34.0 |
||||
|
光束 |
Φv |
IF=700mA |
W6 |
2800 |
-- |
3200 |
映画 |
|
R |
800 |
-- |
1200 |
||||
|
G |
2800 |
-- |
3200 |
||||
|
B |
400 |
-- |
800 |
||||
|
W3 |
2600 |
-- |
3000 |
||||
|
色温度 |
ＣＣＴ |
IF=700mA |
W6 |
6000 |
-- |
6500 |
K |
|
W3 |
3000 |
-- |
3200 |
||||
|
主波長 |
λd |
IF=700mA |
R |
620 |
-- |
630 |
ナノメートル |
|
G |
520 |
-- |
530 |
||||
|
B |
450 |
-- |
460 |
||||
|
クリ |
ラ |
IF=700mA |
70 |
-- |
-- |
-- |
-- |
|
順方向電圧の温度係数 |
∆VF/∆T |
IF=700mA |
−− |
−− |
-2 |
−− |
mV/度 |
|
逆電流 |
IR |
VR=50V |
−− |
−− |
−− |
10 |
μ A |
|
視野角 |
2Θ1/2 |
IF=700mA |
−− |
−− |
120 |
−− |
度 |
|
熱抵抗 接合部から基板まで |
RΘJ-B |
IF=700mA |
−− |
-- |
8 |
-- |
度 /W |
応用
5チャンネル RGBW WW 100W COB LEDモジュールアプリケーション
5 チャンネル RGBW WW 100W COB LED モジュールは、主に水槽リール式アクアリウム ライト、屋外 LED ウォール ウォッシャー ライト、ドローンの夜間パフォーマンス ライト、LED 成長ライト業界などの用途に使用されます。
