チップオンボードLEDとは何ですか?
COB光源は、チップが基板全体に直接結合してパッケージ化されることを意味し、すなわち、Nチップは、パッケージング用の内部基板に継承され、統合される。主に、チップの放熱を分散させ、光効率を向上させ、LEDライトのグレア効果を向上させる、高出力LEDライトを製造する低電力チップの問題を解決するために使用されます。COBは高い光束密度、まぶしさ、柔らかい光を持ち、均一に分散した光面を放出します。
COB光源は、LEDチップが高反射率ミラーメタル基板に直接接続される高効率集積表面光源技術です。この技術はブラケット、電気めっきなし、リフローはんだ付けなし、配置プロセスの概念を排除するので、プロセスはほぼ3ポイント削減されます1つ、コストも3分の1に節約されました。
COB光源は、単に高出力の集積表面光源として理解することができ、光源の発光領域と形状サイズは、製品の形状や構造に応じて設計することができます。
COB光源は、チップが基板全体に直接結合してパッケージ化されることを意味し、すなわち、Nチップは、パッケージング用の内部基板に継承され、統合される。主に、チップの放熱を分散させ、光効率を向上させ、LEDライトのグレア効果を向上させる、高出力LEDライトを製造する低電力チップの問題を解決するために使用されます。COBは高い光束密度、まぶしさ、柔らかい光を持ち、均一に分散した光面を放出します。
COB光源は、LEDチップが高反射率ミラーメタル基板に直接接続される高効率集積表面光源技術です。この技術はブラケット、電気めっきなし、リフローはんだ付けなし、配置プロセスの概念を排除するので、プロセスはほぼ3ポイント削減されます1つ、コストも3分の1に節約されました。
COB光源は、単に高出力の集積表面光源として理解することができ、光源の発光領域と形状サイズは、製品の形状や構造に応じて設計することができます。
広米 COB LED リスト:
フリップチップCOB LEDリスト:
製品仕様
典型的な電気的および光学的特徴(Ta = 25°C)

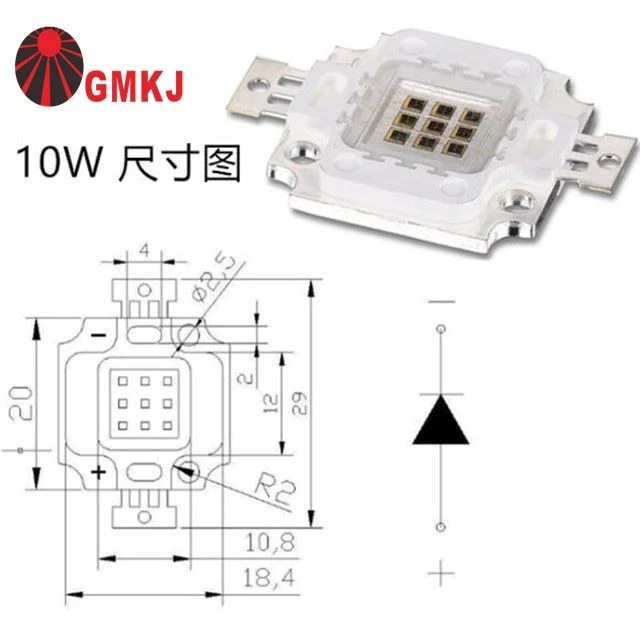

パッケージディメンション
アプリケーション
会社紹介
グリーン照明源のクリエーターである深セン広米技術は、SMD LEDの研究開発と生産に16年の経験を持ち、完璧な品質の概念に順守し、完璧を目指し、包装プロセスにハイエンドの原材料を使用し、制御プロセスを厳密に管理し、信頼性の実装を強化しています。、すべての側面は、実験のための顧客の使用条件をシミュレートし、同じ価格で品質を作るために努力しています。
COB LED の利点:
1. 製造効率の優位性
COBパッケージの製造プロセスは、基本的に従来のSMD製造プロセスと同じです。ダイボンディングとワイヤボンディングの効率は、基本的にはSMD包装と同じです。しかし、COBパッケージングの効率は、分配、分離、分光、および包装の面でSMDのそれよりも優れています。製品ははるかに高いです。従来のSMD梱包費と製造コストは材料費の約15%を占め、COB梱包費と製造コストは材料費の約10%を占めています。COBパッケージを使用すると、人件費と製造コストを5%削減できます。
2. 低熱抵抗の利点
従来のSMD包装用途のシステム熱抵抗は、チップダイボンドハンダジョイント-ペースト-銅箔絶縁層-アルミニウムです。COBパッケージシステムの熱抵抗は、チップ接着接着剤-アルミニウムです。COBパッケージのシステム熱抵抗は、従来のSMDパッケージよりもはるかに低く、LEDの寿命を大幅に向上させます。
3. 光品質の優位性
従来のSMDパッケージでは、複数の個別のデバイスをPCB基板に貼り付け、パッチの形でLEDアプリケーション用の光源アセンブリを形成します。このアプローチには、スポット ライト、グレア、ゴーストの問題があります。COBパッケージは統合されたパッケージと表面光源であるため、視野角は大きく、調整が容易で、光屈折の損失を減らします。また、赤いチップの適切な組み合わせを加えることによって、光源の効率と寿命を大幅に低下させることなく、光源のカラーレンダリングを効果的に改善することも可能です。
データシート:
ボード上のチップのCOB LED 10ワットのデータシートは、このページからダウンロードすることができます。
