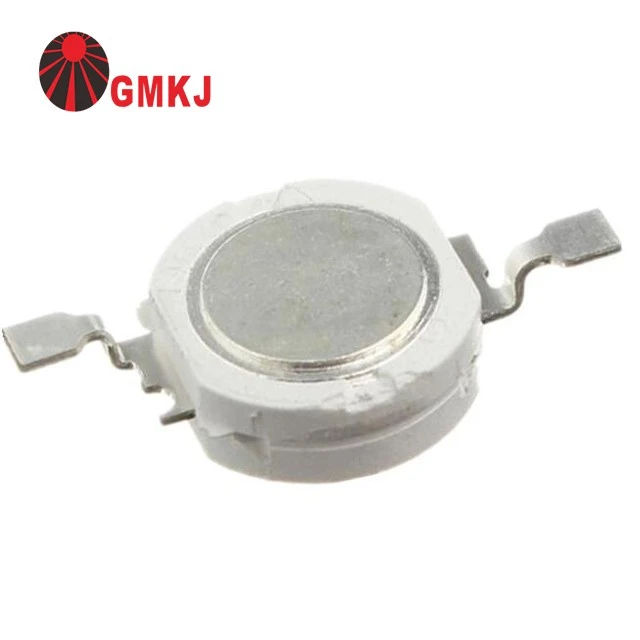

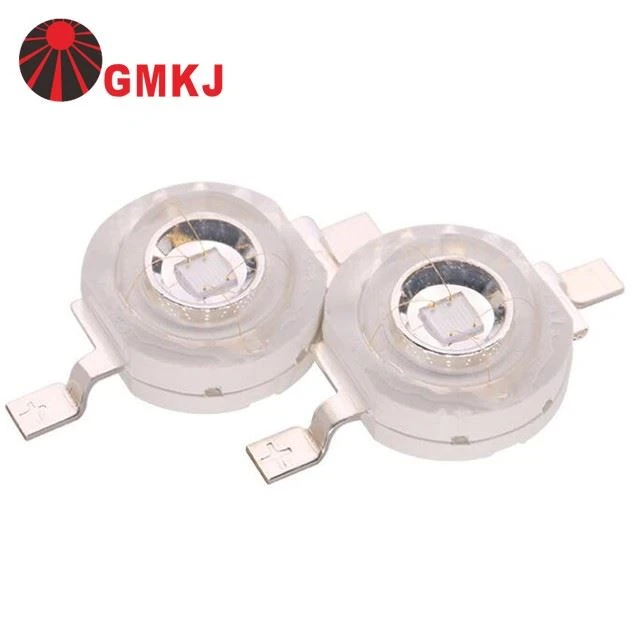

広米技術は、ハイパワーUV 365nmが1w 2w 3wパワーをリードさせるプロです。
プロのUV LED manufactory.uvはチップ包装工場を導いた。優れたUV主導硬化液を提供します。
必要に応じて、UV LED硬化光の異なるサイズをカスタマイズすることができます。
1.ベアボード---UV LEDモジュールが利用可能です。
2.完全硬化システムが利用可能です:UV LEDヘッド+電源システム+冷却システム。
顔立ち:
1. UV波長範囲:275nm、310nm。365-420nm
2. 成形カプセル化技術
3. 高純度セラミックベース
4. 輸入UV耐性シリカゲル
5. ブランドのLG UVチップ, エピレズ UVチップ
6. 2000mWまでの高い放射力
7.60°120°ビーム角度 3535,5050 UVシリーズ
8. ハイパワー 10-12W UV LED
UVC 100nm~280nm
1)通常、地球のオゾン層に浸透しません。
2)UVC波長は、UVスペクトルの中で最も殺菌性である。微生物のDNAを標的とし、細胞死を引き起こしたり、複製を不可能にしたりする。
UVCエネルギーは微生物を殺すか、または不活性化する。UVC殺菌ランプを使用する場合は、細心の注意が必要です。
UVB 280nm~315nm
1) 皮膚の最上層に影響を与えます。
2)ほとんどの日焼けを引き起こす。
3) 人の皮膚のDNAを損傷する。
4)わずか15分で保護されていない皮膚を燃やす。
UVA 315nm〜400nm
1) 地球表面に到達するUV放射の95%を占める。
2)日焼けベッドで使用して、ポリマーやプリンタインク、紙幣偽造検出の硬化をスピードアップします。
3)しわや早齢の原因となります。
4)雲やガラス窓を貫通。
5)UV光はまた、カビ、カビ、および特定の植物害虫を減らすことによって健康的な成長環境を維持するのに役立ちます。

高出力UV 365nmは1w 2w 3wパワーリード仕様を導いた:


高出力UV 365nmは1w 2w 3wパワーを導いたアプリケーション
当社のUV硬化リードチップは、UVプリンタ、3Dプリンタ、UV硬化機、エレクトロニクスボンディングマシン、UV検出などに広く使用されています。


広米 LED/GMKJ LEDについて

深セン広米テクノロジー社は、15年のLEDチップパッキング&UVリード&リードPCB&UV露光機製造の専門会社です。当社は、あらゆる種類のLEDSおよびPCBおよびUV LED製品を提供することができます。

深セン広米技術有限公司は、当社の強力な技術サポート、プロフェッショナル管理システムと完璧で安定した供給クランシステムの下でクライアントのための異なる照明アプリケーションに最高品質のLEDコンポーネントを提供しています。当社のLED(SMD LED、ハイパワーLED、COB LED---波長範囲:275nm-940nm)は、植物の成長照明、スタジオライト、美容&マニキュア、UVA滅菌・消毒、UV硬化、露出、ステージライト、赤外線センサー、ナイトカメラ、ランドスケープ照明などにも適用されます。
私たちは、長年にわたって国内外のマーケティングの周りに比類のない顧客信頼レベルを得ました。12年のLEDの経験は、注意とサポートのためにどうもありがとうございました。
配達:

データシート:
詳しくは、広米工業株式会社まで直接お気軽にお問い合わせください。
ダウンロードできます。英語版データシートの高出力UV 365nmは1w 2w 3wパワーを導いたこのページの先頭から。
