LEDレンズはLEDと密接に連携しており、光の利用効率と発光効率を高めています。 さまざまな効果に応じて使用できます。 レンズが異なれば、LED &＃39の光学系が変化します。 仕様は透過的で反射的です。
Ⅰ。 高出力LEDランプビーズレンズの材質タイプ

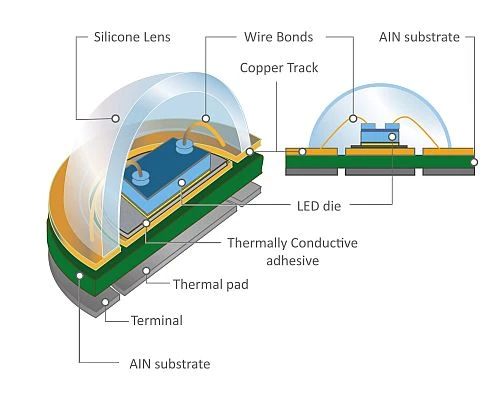

1.高出力LEDランプビーズシリコーンレンズ
NS。 シリカゲルは耐熱性が高いため（リフローはんだ付けも可能）、LEDチップを直接カプセル化するためによく使用されます。
NS。 一般的に、シリカゲルレンズのサイズは小さく、直径は3〜10mmです。
2.高出力LEDランプビーズPMMAレンズ
NS。 光学グレードのPMMA（ポリメチルメタクリレート、一般にアクリルとして知られています）。
NS。 プラスチック材料、利点：高い生産効率（射出成形または押出成形で完成可能）。 高い光透過率（厚さ3mmで透過率は約93％）。 不利な点：温度は80°を超えることはできません（熱変形温度92度））。
3.高出力LEDランプビーズPCレンズ
NS。 光学グレードのポリカーボネート（略してPC）ポリカーボネート。
NS。 プラスチック材料、利点：高い生産効率（射出成形と押出成形で完成可能）。 光の透過率はやや低くなります（厚さ3mmの場合の透過率は約89％）。 不利な点：温度は110°を超えることはできません（熱変形温度135度）。
4.高出力LEDランプビーズガラスレンズ
光学ガラス材料、利点：高い光透過率（97％）、高温耐性など。 短所：単一形状、壊れやすい、大量生産が難しい、生産効率が低い、コストが高いなど。しかし、現在、モールドフュージョン鋳造を使用してガラスレンズを製造するガラス成形技術を開発し始めている国内メーカーはほとんどありません。さまざまな形状と特殊な表面を備えたレンズを製造します。 また、金型製作は製品の一貫性と精度が高く、生産効率を大幅に向上させ、ガラスレンズのコストを効果的に削減することができます。 高い光透過率の特徴を備えたガラスレンズは、光学プラスチック製の高出力LEDになるはずです。 レンズの代替製品。 しかしながら、そのような生産設備の現在の高価格は、短期的に普及することを困難にしている。 さらに、PMMAやPC材料よりも壊れやすいガラスの欠点には、より多くの研究と調査が必要です。 現在達成できる技術の向上という点では、ガラスの非脆弱性はコーティングまたは焼き戻しによってのみ改善できますが、これらの処理により、ガラスレンズの光透過率は低下しますが、それでもはるかに大きくなります。通常の光学プラスチックレンズの光透過率よりも。 したがって、ガラスレンズの展望はより広くなるでしょう。
Ⅱ。 高出力LEDランプビーズレンズの用途分類
1.レンズ
NS。 一次レンズは、LEDチップホルダーに直接カプセル化（または接着）され、LEDと統合されています。
NS。 LEDチップ（チップ）は理論的には360度を放射しますが、実際にはチップをLEDブラケットに固定してパッケージ化できるため、チップの最大発光角度は180度です（180度を超える場合は少量です）残光の）、およびチップいくつかの迷光もあるので、レンズを通して、チップのすべての光を効果的に収集し、180°、160°、140°、120°、90などのさまざまな光の角度を得ることができます°、60°などが得られますが、違います発光角度LEDの発光効率には一定の違いがあります（原則として、角度が大きいほど効率が高くなります）。
NS。 一次レンズは一般的にPMMA、PC、光学ガラス、シリカゲルおよび他の材料を使用します。
2.高出力LEDランプビーズ二次レンズ
NS。 二次レンズとLEDは2つの独立したオブジェクトですが、アプリケーションでは実際に切り離せません。
NS。 二次レンズの機能は、LED光源の発光角度を5°から160°の間の任意の角度に収束させることです。 ライトフィールドの分布は、主に円、楕円、長方形に分けることができます。
NS。 二次レンズの材料は、一般的に光学グレードのPMMAまたはPCを使用します。 現在、ガラスは特別な状況下でのみ選択されています。 しかし、ガラス成形技術の普及と普及により、二次レンズは材料革命の到来を告げ、光学ガラスは光学グレードのPMMAまたはPCに取って代わります。
Ⅲ、高出力LEDランプビーズレンズ仕様分類
1.スルータイプ（凸レンズ）
NS。 LED光がレンズの曲面を通過すると（二重凸面は2つの曲面を持つ）、光は屈折して集中し、レンズとLEDの間の距離を調整すると角度も変化します（角度距離に反比例します）。 光学的に設計されたレンズスポットは非常に均一ですが、レンズの直径とレンズモードの制限により、LEDの光利用率は高くなく、スポットのエッジは比較的明白な黄色のエッジを持っています（理由黄色のエッジは当分の間繰り返されません）;
NS。 一般に、テーブルランプ、バーランプ、その他の屋内照明器具などの大角度（50°以上）のスポットライトで使用されます。
2.反射屈折タイプ（コーンタイプまたはカップタイプ）
NS。 レンズのデザインは前面に透過集光光を使用し、テーパー面はすべての側面光を集めて反射することができ、これらの2種類の光（同じ角度）のオーバーラップは最も完璧な光の利用を得ることができます美しいライトスポット効果;
NS。 コーンレンズの表面にもいくつかの変更を加えることができます。コーンレンズの表面は、ミラー表面、つや消し表面、ビーズ表面、縞模様の表面、ねじ山の表面、凸面または凹面などに設計して、異なるスポットを取得できます。効果。
3.レンズモジュール
NS。 複数のシングルレンズを射出成形することで、マルチレンズレンズ全体を完成させます。 さまざまなニーズに応じて、3-in-1、5-in-1、または数十のin-oneレンズモジュールに設計できます。 2つの別々のレンズを通過させることもできますブラケットは一緒に結合されます。
NS。 この設計は、効果的に製造コストを節約し、製品品質の一貫性を実現し、照明メカニズムのスペースを節約し、& quot;高出力& quot;をより簡単に実現します。 特徴。
Ⅳ。 高出力LEDランプビーズレンズの設計と金型加工
1.まず、光源（高出力LEDランプビーズ）、さまざまなブランドの高出力LEDランプビーズ（CREE、LUMILEDS、ソウル、オスラム、エバーライト、エジソン、長泉園など）に依存します。チップの構造とパッケージ方法や光の特性などに違いがあり、同じレンズを異なる仕様やブランドのLEDと一致させると違いが生じます。 したがって、実際に望ましい効果を達成するには、ターゲットを絞った開発（主流のブランドによる）が必要です。
2.光学設計ソフトウェア（Code V、ZEMAX、TracePro、ASAP、LighToolsなど）と機械モデリングソフトウェア（Pro / E、UG、SOLIDWORKSなど）を使用して、設計と光学シミュレーションを継続的に行います。対応する光学レンズを取得するために最適化する
3. LEDレンズ自体は精密光学付属品であるため、金型の精度、特にレンズの光学曲面の加工精度は0.1μmに達する必要があります。 一般に、このような高精度金型の加工には、超精密加工機（PRECITECH NANOFORM 350など）、CNC一体型加工機、精密グラインダー、精密フライス盤、穴あけ機、CNC精密スパーク機、表面プロファイラー、干渉計待機。
4.金型の最も正確な部分は、光学金型コアです。 まず、特殊なモールドコア鋼（スウェーデンのS136ミラー鋼など）を選択し、55°に熱処理して粗い胚を完成させる必要があります。 粗胚にニッケルメッキを施した後、超精密を使用します。曲面を加工機で加工して得られます。
Ⅴ。 高出力LEDランプビーズレンズの材質と製造
1.光学グレードの製品であるLEDレンズは、光透過率、熱安定性、密度、屈折率均一性、屈折率安定性、吸水性、濁度、および最大長期使用温度に関する厳しい要件があります。 そのため、実際の状況に応じてレンズの材質を選択する必要があります。 原則として、光学グレードのPMMAを選択します。特別な要件がある場合は、光学グレードのPCを選択できます。 現在、三菱のPMMA材料が最高であり（VH001が頻繁に選択されるグレードです）、中国の三菱の支店であるNantongLiyangはわずかに劣っています。
2.10,000以上のレベルのほこりのないワークショップを備えている必要があります。 オペレーターは、静電気防止用の衣服、指サック、マスク、およびその他の静電気防止および防塵対策を着用する必要があり、ワークショップは定期的に検査および清掃する必要があります。
3.東芝、デマーグ、ハイチアン、チェンソンなどの専門の光学射出成形機が必要であり、適格な製品を入手するには、射出成形プロセスを厳密に管理する必要があります。
4.製品検査：気泡、へこみ、ヒケ、フローライン、三日月はありません。 形状精度Rt<><>
5.製品は、静電気防止および防塵のPVCで梱包し、完全に密封する必要があります。 保管には温度と湿度を厳密に管理する必要があり、1年以上保管しないことをお勧めします。
LEDレンズの利点は次のとおりです
1.距離に関係なく、ランプシェード（リフレクター）はレンズと大差ありません。 均一性の点では、レンズはリフレクターよりも優れています。
2.小角のLEDレンズを使用します。遠くまで撮影する必要があるため、ランプシェードよりも効果が優れています。 ランプシェードはレンズを通して凝縮され（LED自体にレンズが必要なため）、次にマスクを通過して光を凝縮します。今回は多くの無駄があります。光の場合、レンズ内の光を凝縮することをお勧めします。レンズの発光角度が扱いやすい！
もう1つ：スペースが利用可能な場合、3つの1Wを使用すると、1つの3Wを使用するよりも効果がはるかに高くなります。
3.対照的に、ランプシェードには広範囲の均一な点がありますが、投影は良くなく、レンズは反対です。
4.LEDの浸透はよりハイエンドです。
