高出力LEDチップの注意事項は何ですか?
高出力LEDランプビーズOSLON SSLは、強力で、サイズが小さく、寿命が長く、プロフェッショナルな屋内および屋外照明アプリケーションに必要な高い光効率を達成することに成功しました。セラミックパッケージと最新のチップ供給、耐食性、高信頼性を採用しており、商用照明や屋外照明に適した長寿命アプリケーションのニーズを完全に解決します。
高出力ランプビーズの場合:
高出力LED製品やデバイスの塗布プロセスでは、放熱、静電保護、溶接が特性に大きな影響を与え、顧客に注意を払う必要があります。
ヒートシンク
半導体発光ダイオードチップ技術の限界により、LEDの光電変換効率、特に高出力LEDの向上が必要です。その高い電力により、電気エネルギーの60%以上が熱エネルギーとして放出され(半導体技術の発展に伴い、光電変換効率は徐々に高まる)、エンド顧客の用途に膨大な作業が必要となります。
1. ラジエータの要件。
外観と材料:完成品のシール要件が高くない場合は、外気で直接に凹凸することができます。フィン付きアルミニウムまたは銅製ヒートシンクをお勧めします。

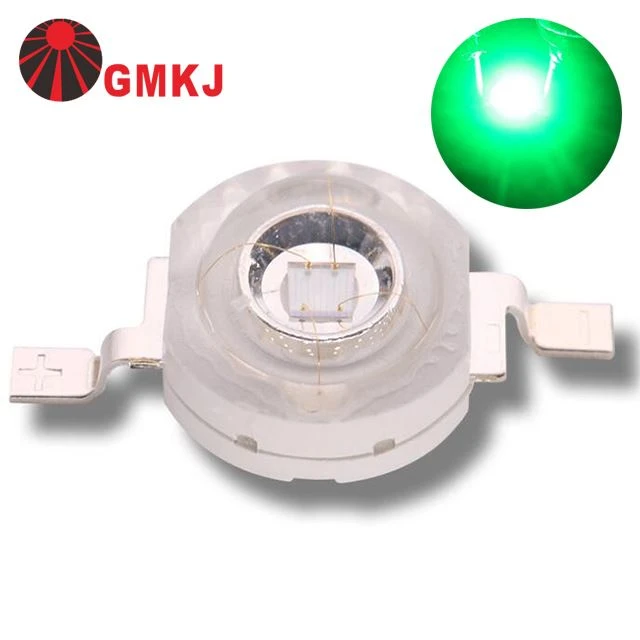

ハイパワーLEDランプビーズ
2. 有効な放熱領域:
1W高出力LED白色光(他の色は基本的に同じ)の場合、推奨ヒートシンクは50〜60平方センチメートルを超える有効な放熱領域を有する。3W製品の場合、ヒートシンクの全表面積が150平方センチメートルを超え、パワービューと試験結果が改善され、ヒートシンクの温度が60以下に抑ことを推奨します。
3. 接続方法:
高出力LED基板がヒートシンクに接続されている場合は、2つの接触面が滑らかで良好に接触していることを確認してください。2つの接触面の接着度を高めるためには、LED基板またはヒートシンクの表面に熱伝導性シリコーングリース(シリコーンオイルの熱伝導率が3.0W/m Kより大きい)の層を塗布して加熱することが推奨されます。シリコーングリースの導電性は均等かつ均等に適用する必要があり、その後、ネジを圧縮し、固定する必要があります。
高出力LEDランプビーズの静電気保護:
LEDは半導体デバイスです。静電気に敏感です。特に白、緑、青、紫のLEDについては、静電気を防止し、除去したい。
1. 静電気:
(1) 摩擦:日常生活では、接触後に2つの異なる物質を分離し、静電気を発生させることができます。静電気を発生させる最も一般的な方法はFRICです。
