製品スペック

アイテム名：LED DOBPCBボード220VAC入力

原産地：中国、深セン

モデル：GMKJ-AC PCBA LED

MOQ：1000個

ノート：

1.入力AC170-275V、ドライバー不要

2.電解コンデンサとトランスのない集積IC技術が長寿命

3.製品は小さいため、柔軟性と創造性に優れた照明デザインが可能です。

4. EMC認定により、力率が高く（GG gt; 90％）、全高調波歪みが低い

5.プログラム全体の電力変換効率高光効率（GG gt; 90lm / w）

6.調光器調光に適していますトライアック一部の電子転送を調光します

7.適切な電球、キャンドルランプ、ダウンライト、シーリングライト

応用：

天井照明、スポットライト、室内照明、特殊照明、電球灯、トラッキングライト、スポットライト、投光照明、ディナー照明などに幅広く使用されています。

PCBの詳細：

PCB層	1、2、4、または6、最大18層
ボード形状	長方形、円形、スロット、カットアウト、複雑、不規則
ボードタイプ	リジッド、フレキシブル、リジッド-フレキシブル
ボード素材	FR-4ガラスエポキシ、FR4 High Tg、RoHS準拠。アルミニウム、ロジャーズなど
ボードカット	せん断、Vスコア、タブルーティング
ボードの厚さ	0.2〜4.0 mm（±10％）、フレックスボード：0.01〜0.25インチ（±10％）
銅の重さ	1.0、1.5、2.0オンス（公差±0.25オンス）
戦士の表情	両面グリーンLPI、赤、白、黄、青、黒もサポート
シルクスクリーン	白、黄、黒、またはネガティブの両面または片面
シルクスクリーン分線幅	0.006インチまたは0.15mm
ボードの最大寸法	20インチ* 20インチまたは500mm * 500mm
最小トレース/ギャップ	0.10mm、または4ミル
最小ドリル穴径	0.01インチ、0.25 mm、または10ミル
表面仕上げ	HASL、Nickle、Imm Gold、Imm Tin、Imm Silver、OSPなど。
最小スロット幅	0.12インチ、3.0 mm、または120ミル
Vスコアの深さ	ボードの厚さの20〜25％
メッキスルーホール	はい
デザインファイル形式	Gerber RS274X、274D、EagleおよびAutoCAD、DXF、DWG、Protel 99se

PCBA仕様

力	サイズ	ルミフラックス	導いた	LEDの数	PF	入力電圧
3W	28mm	270lm	SMD2835	6個	GG gt; 0.9	AC220Vに直接
5W	30mm	450lm	SMD2835	10個	GG gt; 0.9	AC220Vに直接
6W	32mm	540lm	SMD2835	10個	GG gt; 0.9	AC220Vに直接
7W	35mm	630lm	SMD2835	13個	GG gt; 0.9	AC220Vに直接
9W	40mm	810lm	SMD2835	20個	GG gt; 0.9	AC220Vに直接
12W	44mm	1080lm	SMD2835	24個	GG gt; 0.9	AC220Vに直接
15W	44mm	1350lm	SMD2835	22個	GG gt; 0.9	AC220Vに直接
材料			アルミプレートベース
調光可能			PMWによる調光
保証			3年
証明書			CCCCEおよびRohS
応用			シーリングライト、ダウンライト、室内灯、電球灯、ディナーライトなどに幅広く使用されています

ピクチャー

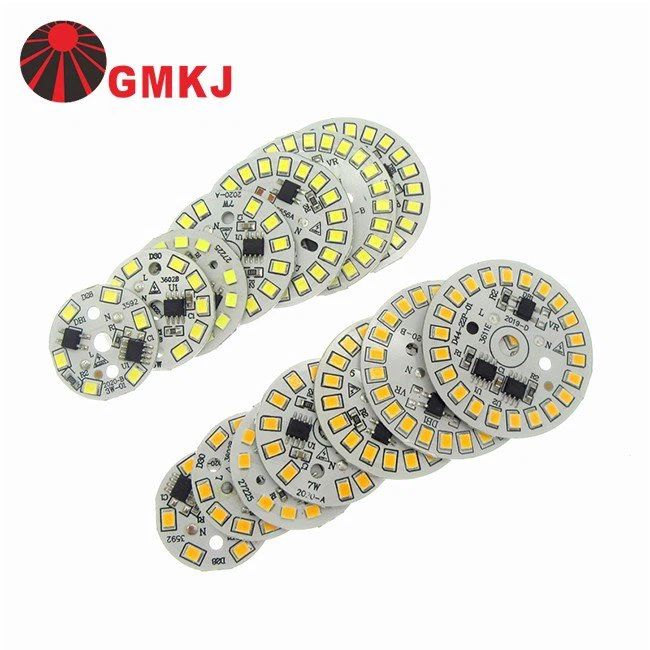

dob led

SMTライン

GMKJについて

GMKJの主な製品には、COB LED、フリップチップCOB LED、3030 SMD LED、EMC 5050 SMD LED、セラミック3535 SMD LED、1-5W K2ハイパワーエミッター、園芸用フルスペクトルLED、LED PCBA、レンズ付きLEDモジュールが含まれます。 GMKJは、LED光源の設計、ソリューション、および照明アプリケーションに対して、技術的および専門的なサポートを幅広く提供しています。
