製品説明
30 60 90 120 度の照明角度 3535 smd LED 仕様:
| 製品名 | 30 60 90 120 度の照明角度 3535 smd LED |
| 部品番号 | GT{{0}}WXXX-1CD0-S1D0M-R80 |
| チップスのブランド |
中国三安チップス |
| 入力 |
3W、3vdc 最大 1000mA; 5W、3vdc 最大 1500mA。 |
| フラックス |
3W、280-320lm、700mA; 5W、550-650lm、1500mA; |
| 照明効率 |
1W 350mA、約 190-200lm/W |
| 色 |
2700K、3000K、4000K、5000K、5700K、6500Kが利用可能です。 CRI can be Ra>70, Ra>80 オプション |
| 力 |
S1D0M、最大 1000mA。 S1E5M 最大 1500mA; |
| パッケージ材質 |
セラミック基板パッケージ |
| 照明角度 |
120度 |
| ブランドとメーカー | GMLED、GMKJ |
| 保証 | 4年 |
| OEMサービス |
1. SKD部品が利用可能; 2. アルミ基板 LED 組立サービスもこちらでご利用いただけます。 |
主レンズ LED が副レンズ LED よりも優れているのはなぜですか?
LED 照明システムでは、「一次レンズ」と「二次レンズ」という用語は、光の放射と分布に影響を与えるさまざまなコンポーネントを指します。以下に比較します主レンズ LEDそして二次レンズ LED、特定の用途において主レンズ LED が優れていると考えられる理由を説明します。
1. 設計のシンプルさと効率性
主レンズ: 主レンズは LED パッケージ自体に直接統合されています。 LED チップから放射されるとすぐに光を形作るように設計されており、追加の光学部品を必要とせずに効率的な配光を保証します。これは LED 設計の一部であるため、光出力の制御が非常に効率的です。
二次レンズ: 二次レンズは、光をさらに変更または拡散するために LED の上に配置される追加の光学部品です。これにより汎用性が高まる一方で、別の層が導入され、追加の表面による光の損失によりシステム全体の効率が低下する可能性があります。
2. 光効率
主レンズ: 主レンズが LED 光源に直接接触しているため、最小限の損失で配光を管理できます。これはより高いレベルにつながります光効率つまり、LED によって生成された光のより多くがターゲット領域に到達します。
二次レンズ: 二次レンズを追加すると、多くの場合、吸収、反射、または屈折によりある程度の光損失が発生し、システム全体の効率が低下します。
3. 熱管理
主レンズ: 設計を簡素化することにより (追加の光学部品が必要ない)、熱を吸収して保持する材料が少なくなるため、主レンズ LED は通常、より優れた熱管理を実現します。これは LED の寿命と性能を維持するのに役立ちます。
二次レンズ: 二次レンズは熱を閉じ込める可能性があるため、熱管理が複雑になる可能性があり、LED の動作温度が高くなり、寿命が短くなったり、パフォーマンスが低下したりする可能性があります。
4. コストとスペースの効率
主レンズ: 一次レンズを備えた LED は、追加のコンポーネントが不要なため、一般にコスト効率が高く、省スペースです。コンパクトなので、スペースが限られている場合や、合理化されたデザインが好まれる用途に最適です。
二次レンズ: 二次レンズ システムにはより多くのスペースと材料が必要となり、照明システムの物理的な設置面積とコストの両方が増加します。
5. 設置とメンテナンスの簡素化
主レンズ: 主レンズのみを使用すると、取り付けが簡単になり、時間の経過とともに故障したり劣化したりする可能性のあるコンポーネントが少ないため、メンテナンスが簡単になります。
二次レンズ: 二次レンズを追加すると、設置とメンテナンスの両方が複雑になります。時間が経つと、二次レンズが汚れたり、劣化したり、ずれたりする可能性があり、追加のメンテナンスが必要になります。
6. 光のコントロールの精度
主レンズ: 一次レンズは多くの場合、特定のビーム パターンに合わせて高精度で設計されており、制御され集光された光出力が必要な用途に最適です。
二次レンズ: 二次レンズはビーム整形にさらなる柔軟性を提供できますが、わずかな歪みや非効率が生じる可能性があり、追加の光学層は適切に設計された一次レンズ システムほど正確な制御を提供できない可能性があります。
結論：
主レンズ LED光制御を損なうことなく、より高い光学効率、より優れた熱管理、費用対効果、および簡素化された設計を実現できるため、一般に二次レンズ LED よりも好まれます。二次レンズ LED はビーム整形の柔軟性を高めることができますが、多くの場合、効率と複雑さが犠牲になります。

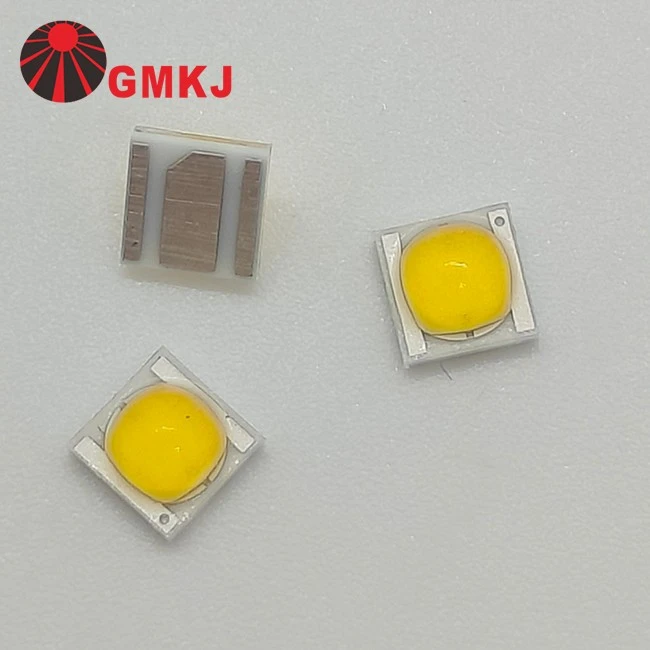

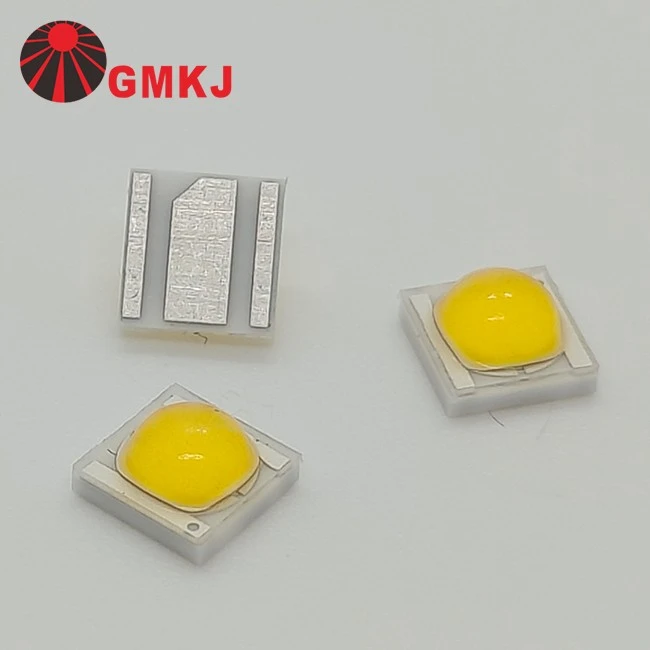

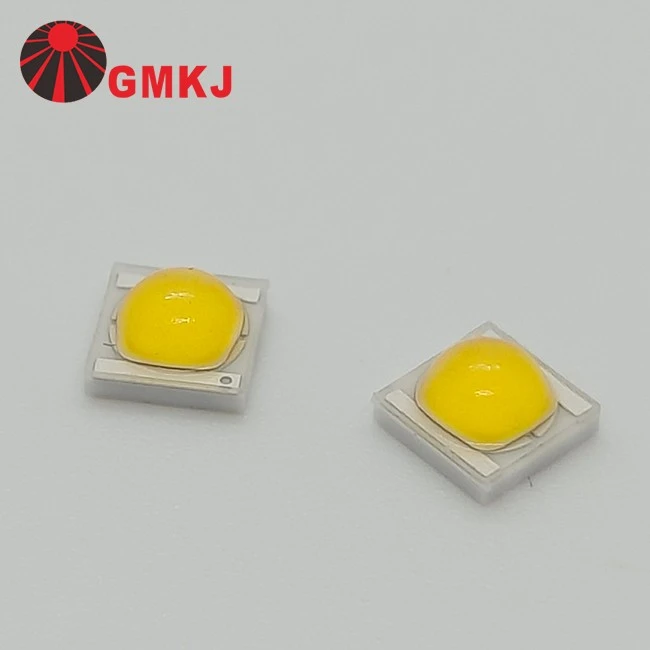

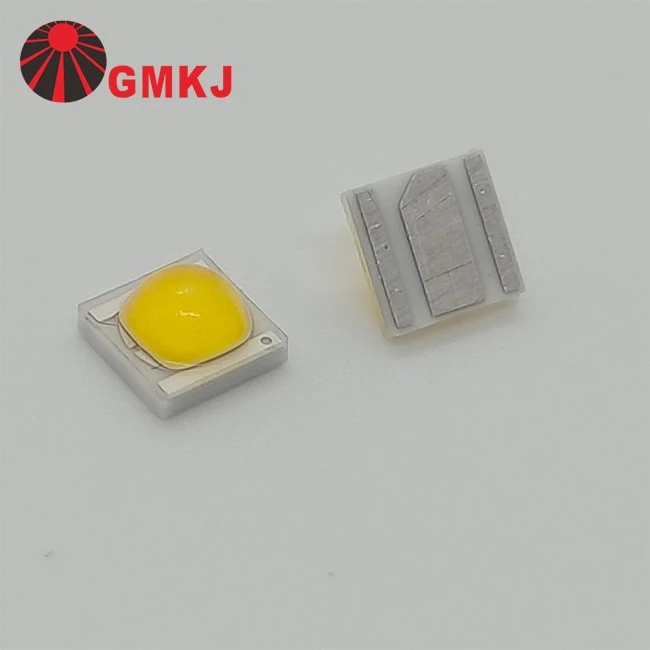

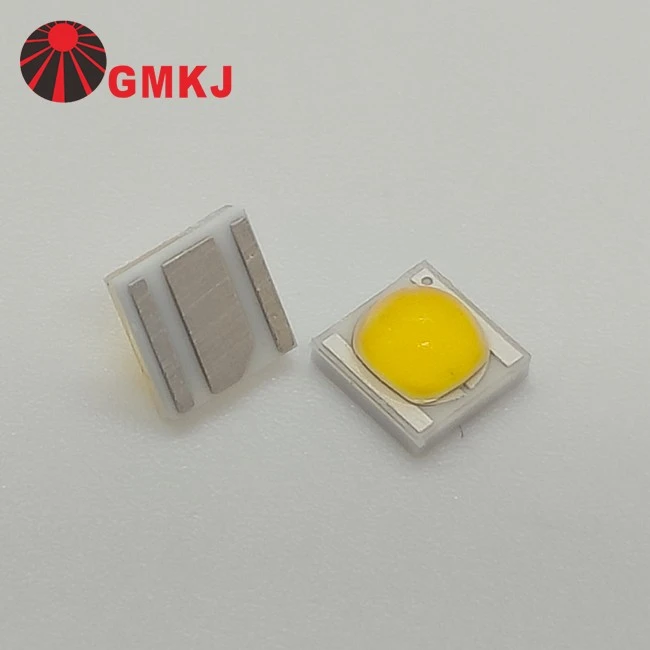

30 60 90 120 度の照明角度 3535 smd LED 写真:
30 60 90 120 度の照明角度 3535 smd LED の寸法:
| 120度の照明角度の一次レンズ | 90度の照明角度の一次レンズ |
 |
 |
| 照射角60度の一次レンズ | 照射角30度の一次レンズ |
 |
 |
30 60 90 120 度の照明角度 3535 smd LED 電気仕様:
|
パラメータ |
シンボル |
条件 |
分 |
平均 |
マックス |
単位 |
|
順電圧 |
VF |
IF=700mA |
2.80 |
-- |
3.20 |
V |
|
光束 |
Φv |
IF=700mA |
280 |
-- |
320 |
lm |
|
光束 |
Φv |
IF=1000mA |
380 |
-- |
420 |
lm |
|
部品番号 GT{{0}}W260-1CD0-S1D0M-R80 |
CCT |
IF=700mA |
-- |
2700 |
-- |
K |
|
部品番号 GT{{0}}W290-1CD0-S1D0M-R80 |
CCT |
IF=700mA |
-- |
3000 |
-- |
K |
|
部品番号 GT{{0}}W380-1CD0-S1D0M-R80 |
CCT |
IF=700mA |
-- |
4000 |
-- |
K |
|
部品番号 GT{{0}}W480-1CD0-S1D0M-R80 |
CCT |
IF=700mA |
-- |
5000 |
-- |
K |
|
部品番号 GT{{0}}W630-1CD0-S1D0M-R80 |
CCT |
IF=700mA |
-- |
6500 |
-- |
K |
|
色の許容差 |
IF=700mA |
-- |
-- |
5 |
SDCM |
|
|
CRI |
ラ |
IF=700mA |
80 |
-- |
-- |
-- |
|
逆電流 |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
視野角 |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
度 |
|
基板と接合部の熱抵抗 |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
度/W |
応用
30 60 90 120 度の照明角度 3535 smd LEDアプリケーション
30 60 90 120 度の照明角度 3535 smd LED は主に次の用途に使用されます。
高出力投光器：明るい照明が必要なスポーツ場や駐車場、防犯照明などの屋外照明に使用されます。
産業用照明: 倉庫、工場、組立ラインに最適で、作業スペースに明るくエネルギー効率の高い照明を提供します。
街路および地域照明: 街路灯や公共エリアの照明に適しており、夜間の安全性と視認性を高めます。
GMLEDについて
GMLED で利用可能な認証
広マイ技術認証
CE
CE-LVD
FCC
ROHS
ISO9001
LM-80
Guangmai Electronics の製品はその優れた品質で知られており、新エネルギー、3D プリンティング、インク乾燥、自動化機器、低空ドローン、セキュリティ監視、美容および医療、消毒および滅菌、植物補助剤などのさまざまな分野で広く使用されています。照明、風景照明、一般照明。製品は世界50以上の国と地域に輸出されており、国際市場で幅広い評価と信頼を得ています。
