高電圧 1.5W 9V EMC 3030 SMD LED

高電圧 1.5W 9V EMC 3030 SMD LED 仕様:

製品名	高電圧 1.5W 9V EMC 3030 SMD LED
部品番号	GE-3030W400-3CZ-J2B2D0-R80
チップスのブランド	中国 Sanan 22*40mil または USA Bridgelux 22*40mil (内部に 4 つのチップを搭載)
入力	8.6-9.2vdc 電圧入力; 1.5W 定格電力で 150mA。
フラックス	160-180l​​m/w（1.5W 150mA 時） 220-240l​​m 全光束;
照明効率	160-180l​​m/w（1.5W 150mA 時）
色	2700K、3000K、4000K、5000K、5700K、6500Kが利用可能です。 CRI can be Ra>70, Ra>80 オプション SDCMの<5 with good lighting consistency;
力	1.5ワットで最大駆動150mA
パッケージ材質	銅を使用したEMCフラットパッケージ
照射角度	120度
ブランドとメーカー	GMLED、GMKJ
保証	4年
OEMサービス	1. SKD部品が利用可能; 2. アルミ基板 LED 組立サービスもこちらでご利用いただけます。

なぜ 3vdc 3030 smd LED の代わりに 6v および 9v 3030 smd LED を使用する必要があるのですか?

LED 照明回路を設計する場合、特に高出力 3030 SMD LED を使用する場合、3V LED の代わりに 6V または 9V LED を使用する決定は、直列接続がより効率的でより大型で複雑な LED アレイにとって実用的になるいくつかの重要な電気的利点に帰着します。ご希望の理由は次のとおりです6Vまたは9V

3030 SMD LEDで接続されていますシリーズ使用するのではなく3V LEDで接続されています平行:

1. 電圧および電流管理の効率化

6Vまたは9V LEDとの直列接続: LED が直列に接続されている場合、各 LED の電圧は加算されますが、電流はストリング全体で同じままです。たとえば、2 つの 6V LED を直列に接続すると、必要な合計電圧は 12V になりますが、各 LED に流れる電流は同じです。これにより、特に高電圧電源 (12V または 24V など) を使用する場合、電源要件の管理が容易になります。

3V LEDとの並列接続: LED が並列接続されている場合、すべての LED の電圧は同じままですが、各 LED の電流は変化する可能性があるため、均一な電流分布を確保するには個別の電流制限抵抗または高度なドライバーが必要です。これにより、コンポーネントと複雑さの点で非効率性が高まり、コストが高くなる可能性があります。

2. 電源の電流負荷の軽減

直列接続: 6V または 9V LED では、直列のすべての LED で電流が一定に保たれるため、LED ストリング全体に電力を供給する単一の定電流ドライバを使用できます。これにより、電源へのストレスが軽減され、システムがより安定します。

並列接続: 並列構成では、電流がブランチ間で分割されるため、各ブランチが異なる量の電流を消費する可能性があり、非効率になり、過熱やより堅牢な (そして高価な) 電源の必要性につながる可能性があります。

3. よりシンプルでコスト効率の高いドライバー

直列接続: 高電圧 LED (6V または 9V) を使用すると、よりシンプルでコスト効率の高いドライバーを使用できることになります。たとえば、12V または 24V の電源で複数の直列接続された LED を駆動できるため、並列分岐ごとに電流を調整する複雑な回路が不要になります。

並列接続: 3V LED を並列に接続すると、均一な電流分配を確保するために、個々の LED または並列グループごとに、より複雑な定電流ドライバが必要となり、システムの複雑さとコストの両方が増加します。

4. 優れた放熱性

シリーズ構成：直列回路では電流が一定になるため、各LEDの発熱が均一になりやすく、熱管理が容易になります。高電圧 LED は、より堅牢なアプリケーション向けに設計されているため、多くの場合、熱放散が優れています。

並列構成: 並列の各 LED が異なる電流を流す場合、不均一な電流分布により一部の LED が過熱する可能性があり、故障や寿命の低下につながる可能性があります。

5. 電圧不均衡のリスクの軽減

シリーズ構成: LED が直列に接続されている場合、1 つの LED に障害が発生すると、直列ストリング全体が動作しなくなりますが、少なくとも問題は簡単に検出できます。また、各 LED には同じ電流が流れるため、1 つの LED が他の LED よりも多くの電流を消費するという、並列接続での早期故障につながる危険性がありません。

並列構成: 並列構成では、1 つの LED に障害が発生したり、電圧降下が発生したりすると、同じブランチ内の他の LED が影響を受け、明るさが不均一になったり、ドライバーに過負荷がかかったりする可能性があります。

6. 回路設計の複雑さを軽減

直列接続: 6V または 9V LED を直列に使用すると、抵抗や電流調整用の専用ドライバーなどの追加コンポーネントの必要性が減り、回路設計が簡素化されます。

並列接続: 並列接続された 3V LED の場合、並列分岐ごとに正確な電流制御が必要になるため、回路設計がより複雑になり、効率が低下し、実装コストが高くなります。

7. スケーラビリティの向上

直列接続: 直列接続された LED は、電源の電圧に応じてスケールアップまたはスケールダウンが容易です。より高い輝度が必要な場合は直列ストリングに LED を簡単に追加でき、必要な光出力が少ない場合は LED の数を減らすことができます。

並列接続: 並列構成では、各ブランチを流れる電流のバランスを注意深く調整する必要があり、より高度なドライバーが必要になるため、LED の追加がより複雑になる可能性があります。

6V/9V LED を直列で使用する利点の概要:

シンプルな電源管理: 単一ドライバで電圧と電流の管理が容易になります。

コスト効率の高いドライバー: 複雑な電流調整システムの代わりに、標準の電圧ドライバー (12V または 24V など) を使用する方が簡単です。

より優れた熱管理: より安定した熱放散と過熱のリスクの軽減。

複雑さの軽減: 安定した効率的なシステムに必要なコンポーネントは少なくなります。

システムの信頼性の向上：電流の不均衡や故障のリスクが少なくなります。

を使用することで6Vまたは9V LEDでシリーズ構成システム全体がより効率的で、設計が簡単で、拡張が容易であるため、街路灯、産業用照明、大型 LED パネルなどの高出力照明アプリケーションでこのアプローチが好まれることが多いのはこのためです。

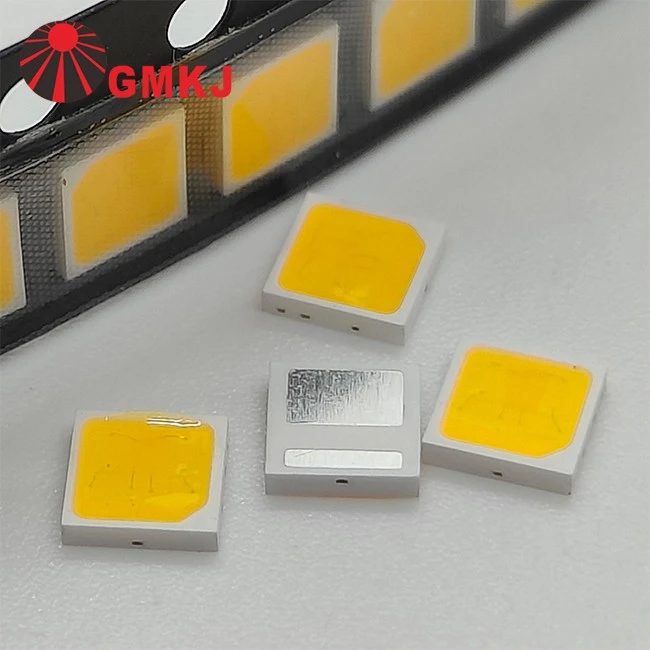

高電圧 1.5W 9V EMC 3030 SMD LED 写真:

高電圧 1.5W 9V EMC 3030 SMD LED の寸法:



高電圧 1.5W 9V EMC 3030 SMD LED の仕様:

パラメータ	シンボル	条件	分	平均	マックス	単位
順電圧	VF	IF=150mA	8.8	--	9.4	V
照明効率		IF=150mA	160		180	LM/W
光束	Φv	IF=150mA	220		240	LMの
色温度	CCT	IF=150mA	--	4000	--	K
色の許容差		IF=150mA	--	--	5	SDCMの
CRIの	ラ	IF=150mA	80	--	--	--
順電圧の温度係数	∆VF/∆T	IF=150mA	−−	-2	−−	mV/度
逆電流	IR	VR=15V	−−	−−	10	μ A
視野角	2Θ1/2	IF=150mA	−−	120	−−	度
