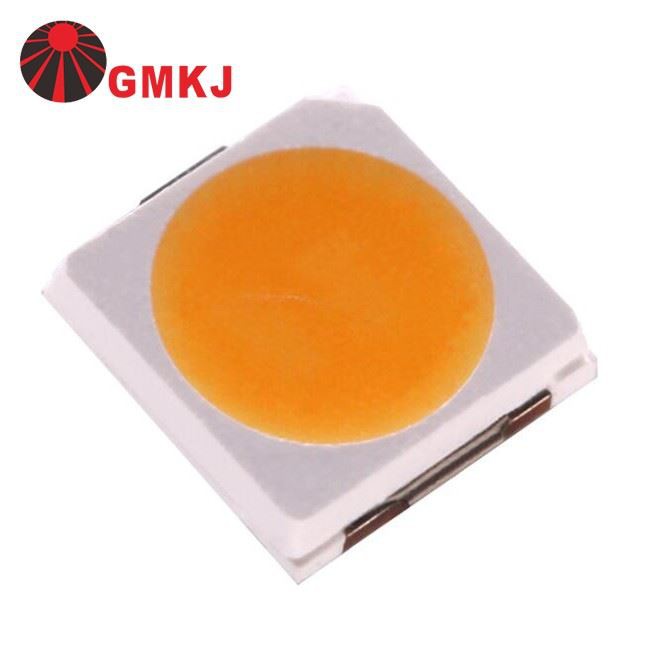

Guangmai Technologyは、LEDチップコンポーネントを1W 3030SMD白色にする専門家です。

1.LEDチップコンポーネント

発光ダイオード（名前は& quot;発光ダイオード& quot;の頭文字から取られ、LEDと呼ばれます）は、電気エネルギーを光エネルギーに変換できる半導体電子部品です。その電気記号は下の図（1）に示され、図では放射形になっています。 LEDを表し、通常、正（アノード）ピンはAで表され、負（カソード）ピンはKで表されます。発光ダイオードなどの電子部品は、早くも1962年に登場しました。低輝度の赤色光を発します。その後、他の単色バージョンが開発されました。現在、放射可能な光は可視光線、赤外線、紫外線に広がり、光度も増しています。かなりの明るさに。現在、発光ダイオードは、屋内外のLED照明、LEDディスプレイ、交通灯、自動車用ライト、TFT LCDディスプレイのバックライト、照明、光ファイバー通信などに広く使用されています。

2.発光の原理

通常のダイオードと同様に、LEDはPN接合で構成されており、一方向の導電性もありますが、LEDは発光する可能性があります。図（2）に示すように、発光の原理は次のように説明できます。多くの電子（負に帯電）を持つN（-：負）タイプの半導体とP（+：正）タイプの半導体の組み合わせ多くの穴（正に帯電）を作成します。半導体に順方向電圧が印加されると、電子と正孔が移動し、接合部で再結合します。大量のエネルギーが発生し、このエネルギーが光の形で放出されるのは、結合の過程にあります。これがその光の秘密です。 LEDは電気エネルギーを直接光エネルギーに変換できるため、電気エネルギーを最初に熱エネルギーに変換し、次に光エネルギーに変換する以前の光源（初期にエジソンによって発明された白熱灯など）と比較すると、効率的に電気エネルギーを変換できます。光エネルギーを無駄にすることなく光エネルギーに。光を当てる。

3.LEDチップ部品の構造

以下では、LEDの構造を説明するために、一般的なLED白色光を例として取り上げます。図（3）に示すように、LEDは主に次の部品で構成されています。

チップ（機能：光源が発光します）

ブラケット：基板、放熱ベース、ピンなどを含みます（機能：放熱、伝導）

金線（機能：導電性）

透明樹脂（機能：結晶粒を保護し、光を透過します）

surface mounted led
