LEDのサンプルの3つの別々のセットは&アンプを作ります。 テストするモデルは、適切な電源に接続する必要があります。
各セットは、特定の温度、55ºC、85ºC、およびメーカーが選択できる他の1つの温度でテストする必要があります。 これは、55ºCと85ºCのデータセットを使用して、テスト間のデータを簡単に比較できるようにするために行われます。 冷蔵倉庫やオーブンなどの特定のアプリケーション環境向けに設計されている場合、LEDのパフォーマンスを強調できるように、メーカーが設定した3番目の温度を利用できます。
LM-80テストの期間は6,000時間以上である必要があります。
ルーメンメンテナンスの測定
メーカーが決定した間隔で、各LEDの光束（ルーメン出力）が測定および記録されます。 初期出力は100％と見なされ、その後のすべての測定値は初期出力の％として記録されます。 ルーメン出力が初期値の％として表される場合、それは「ルーメン維持」と呼ばれます。 テストの最初の数時間は、LEDのルーメン出力が初期値のおそらく103〜105％に増加するのが普通です。 その後、各LEDのルーメン出力は徐々に低下します。 これがルーメンの減価です。 ほとんどの場合、最高温度でテストされているサンプルで最も高速です。
内腔の維持は、各サンプルで平均化され、以下のようにグラフにプロットされます。
これは、LM-80レポートのルーメン維持グラフです。
内腔の維持は一般にL値として表されるため、70％または80％の内腔の維持はL70またはL80と省略されます。 上記のグラフを例として使用すると、105ºCでこれらのLEDは9,000時間の動作後にL94に到達すると言えます。
色度シフトの測定：メーカーが決定した間隔で、各LEDが発する光の色も記録され、CIE1976色空間図にプロットされます。 これにより、各LEDの色は、測定されるたびに、マップ上のグリッド参照が位置の数値表現を提供するのではなく、数値として表現できるようになります。

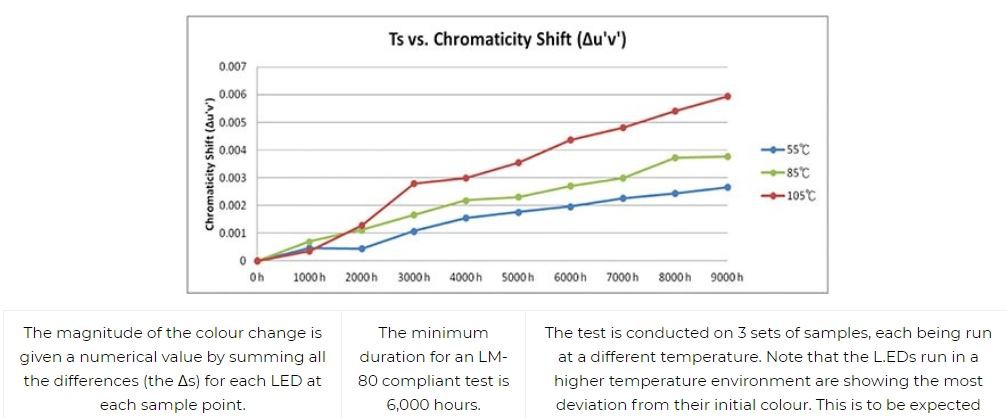

次に、各LEDの位置の変化の大きさを数値で表すことができ、すべての数値がサンプルで平均化されます。 これにより、放出される光の色がどれほど安定しているか（または安定していないか）の全体像がわかります。 これらのデータは、次のようにグラフにプロットされます。
最後に、LM-80テストには合格/不合格レベルがないことに注意してください。 厳密に言えば、LM-80はテストではありません。 これは、最低6,000時間にわたる3つの異なる温度でのルーメンの減価償却とカラーシフトに関してLEDの品質を評価する承認された方法です。
LM-80は、評価の実施方法と結果のデータの提示方法について説明しています。
