インク樹脂乾燥機の405nm UV LEDチップボード
| 製品名 | 405NM UV LEDチップボード用インク樹脂乾燥機 |
| 部品番号 | gm -20 p 400-5 c4c-s1e5b |
| チップブランド | 中国サナン55milが放射電力が高いチップ |
| 入力 |
16-18最大4000mA電流定数を搭載したVDC |
| 放射電力強度 |
20000-25000 mw |
| 照明効率 |
UV Invisaible Light。 LPWデータを記録することは意味がありません。 |
| 色 |
UV以下の波長が利用可能です。
|
| 力 |
マックス72ワット |
| パッケージ資料 | Aln Ceramic Substrated |
| 照明角 |
120度クォーツガラスレンズ |
| ブランドとメーカー | gmleds、gmkj |
| 保証 | 4年 |
| OEMサービス |
1。SKDパーツが利用可能。 2。必要なサイズのカスタマイズされたLEDアレイはここでは問題ありません。 |
UV硬化産業に水銀ライトの代わりにUV LEDを使用する必要があるのはなぜですか?
からのシフト水銀ランプにUV LEDUV硬化産業では、いくつかの重要な利点によって推進されています。
1。エネルギー効率とコスト削減
UV LED消費する60-80%エネルギーが少ない水銀ランプより。
彼らはすぐにオンにしますフルパワー(ウォームアップ時間なし)で、アイドルエネルギー廃棄物を減らします。
電力コストの削減と冷却要件の削減は、全体的な効率を向上させます。
2。寿命が長く、メンテナンスが低くなります
水銀ランプ最後1、000 - 2、000時間時間の経過とともに劣化します。
UV LED最後20、000 - 50、000時間一貫した出力、交換コストの削減、およびダウンタイム。

3。環境と安全の利点
有毒な水銀はありません(水銀ランプには危険な廃棄が必要です)。
オゾン世代はありません(オゾンを放出する水銀ランプとは異なり、換気が必要です)。
二酸化炭素排出量の削減エネルギー消費量が少ないため。
4.プロセス制御とパフォーマンスの向上
インスタントオン/オフ正確な硬化制御を可能にします。
より狭い波長オプション(例、365nm、385nm、395nm)最適化された硬化。
赤外線(IR)熱出力はありません、基質損傷の削減(プラスチック、フィルム、電子機器などの熱感受性材料に最適です)。
5。コンパクトで柔軟なデザイン
UV LEDシステムはそうです小さくて軽量、高速またはポータブル硬化システムへの統合を可能にします。
方向性光出力効率を改善します(リフレクターは必要ありません)。
6。規制コンプライアンスと将来の防止
多くの国がそうです水銀ベースの照明の段階的な段階的(ミナマタ条約)。
UV LEDは揃っています持続可能性の目標より厳しい環境規制。
UV LEDの恩恵を受ける産業:
✅ 印刷(インクジェット、フレキソ、オフセット)
✅ コーティングと接着剤
✅ エレクトロニクス(PCB、ディスプレイ、カプセル化)
✅ 医療および歯科(結合、滅菌)
✅ 3D印刷と自動車
結論:
UV LEDは水銀ランプを上回ります効率、コスト、安全性、パフォーマンス、それらを作りますUV硬化技術の将来.
405NM UV LEDチップボード用インク樹脂乾燥機写真



405NM UV LEDチップボード用インク樹脂乾燥機寸法

インク樹脂乾燥機の電気仕様のための405NM UV LEDチップボード
|
パラメーター |
シンボル |
条件 |
分 |
平均。 |
マックス |
ユニット |
|
前方電圧 |
VF |
IF=4000 ma |
16.00 |
-- |
18.00 |
V |
|
ボードへの熱抵抗接合部 |
RΘJ-B |
IF=4000 ma |
-- |
1 |
-- |
学位 /w |
|
放射フラックス |
Φe |
IF=4000 ma |
20000 |
-- |
25000 |
MW |
|
ピーク波長 |
λp |
IF=4000 ma |
400 |
-- |
405 |
nm |
|
逆電流 |
IR |
VR=25V |
−− |
−− |
10 |
μ A |
|
表示角度 |
2Θ1/2 |
IF=4000 ma |
−− |
120 |
−− |
deg |
405NM UV LEDモジュールのアプリケーションは何ですか?
405NM UV LEDモジュールアプリケーション
405nm UV LEDモジュール内に該当しますNear-UVスペクトル(いくつかのUV特性を備えた目に見えるバイオレットライト)。独自の波長特性により、業界で広く使用されています。主要なアプリケーションは次のとおりです。
1。UV硬化と接着剤結合
インク、コーティング、接着剤の硬化に使用されますで:
3D印刷(SLA/DLP)- フォトポリマー樹脂の治療。
エレクトロニクス- カプセル化、コンフォーマルコーティング、およびPCB結合。
医療機器- 高速硬化医療接着剤。
自動車と航空宇宙- 構造結合および保護コーティング。
2。印刷とパッケージ
インクジェットとフレックスグラフィー印刷- UV感受性のインクを即座に治します。
ラベルとパッケージング- フィルム、フォイル、紙の高速硬化。
3。光学およびレーザーアプリケーション
蛍光顕微鏡- バイオイメージングで蛍光色素を励起します。
レーザーダイオード- Blu-rayドライブ、レーザー彫刻、光学式ストレージで使用されます。
4。偽造検出とフォレンジック
紙幣とドキュメントの確認- セキュリティマークと透かしを明らかにします。
法医学分析- 体液、指紋、改ざんを検出します。
5.滅菌と消毒(使用限界使用)
その間265NM UVC LEDよりも効果が低い、405nmにはいくつかあります細菌性効果(空気/浄水および医療表面治療で使用)。
6。産業および科学的使用
アラインメントと検査- 精密な製造に役立ちます。
フォトリソグラフィ- 半導体およびマイクロファブリケーションプロセスで使用されます。
なぜ他のUV波長の代わりに405nm?
✔ より深い浸透より短いUV波長(例えば、365nm)よりも。
✔ 物質的な劣化のリスクが低い(敏感な基質について穏やか)。
✔ 多くのフォトイニティエーターと互換性がありますUV-Curable樹脂で使用されます。



gmledsについて
GMLEDSで利用可能な認定
Guangmaiテクノロジーの証明書

ce

CE-LVD

FCC

Rohs

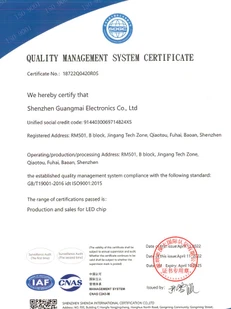

ISO9001

lm -80
gmleds/gmkjについて
2009年に3,000万人民元の登録資本で設立されたShenzhen Guangmai Electronics Co.、Ltd。は、半導体パッケージングデバイスの製造に特化した企業です。その子会社には、Shenzhen Guangmai Technology Co.、Ltd。、Guangmai Technology(Hong Kong)Co.、Ltd。、およびShenzhen Oke Lighting Co.、Ltd。が含まれます。 Guangmai Electronicsは、国立ハイテク企業であり、深Shenzhenの専門的で新しい企業です。中国の主導型産業のトップ100にランクされており、深Shenzhen標準アプリケーションデモンストレーションユニットや広東整合性デモンストレーションエンタープライズなどの栄誉を授与されています。
