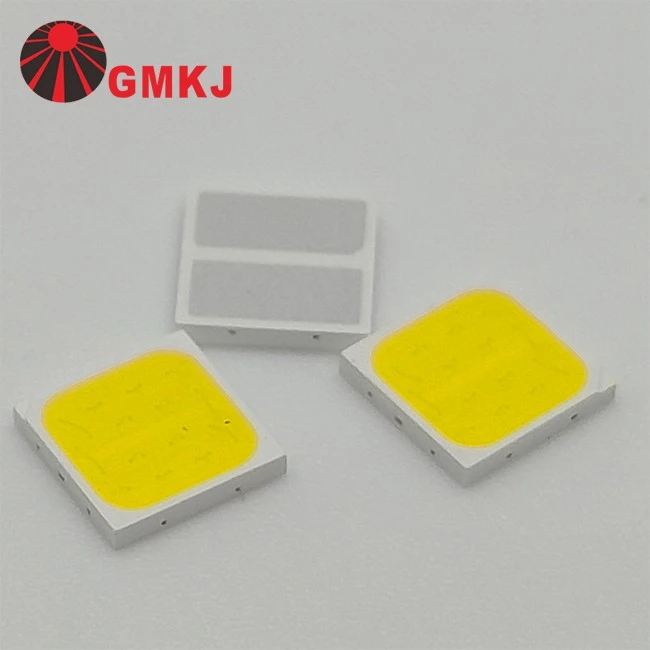

白色 9Vdc 5W 5050 SMD LED ダイオード仕様
| 製品名 | 白色 9Vdc 5W 5050 SMD LED ダイオード |
| 部品番号 | GE-5050WXXX-3C3Z-J2B2D0-R70 |
| チップスのブランド | 中国三安チップス |
| ラベル上のメーカーブランド |
GMKJ LED、2013 年以来中国のトップ 100 LED ダイオード メーカー 中国深センのGuangmai Technology Co., Ltd.によって製造 |
| 入力 |
9vdc 450mA入力 |
| 光束/放射束 |
450mAで650-700lm |
| 照明効率 | 1W 定格電力、120 mA 入力で 200 ～ 220lm/w |
| 波長・色 |
白色：2700K、3000K、3500K、4000K、5000K、5700K、6500K CRI>70、SDCM<5 |
| 力 |
5ワット |
| パッケージ材質 |
両方の等しいパッド PCB レイアウトを備えた EMC 5050 smd LED |
| 照明角度 |
120度の照明角度 |
| 価格 | 価格や詳細についてはGMKJまでお問い合わせください。 |
| 最小注文数量 |
在庫状況により異なります: 出荷可能な在庫があれば、サンプルテスト目的で100個でもお受けできます。 在庫がない場合は、少なくとも 10,000 個の最小注文数量が必要です。 |
| 保証 | 4年 |
| OEMサービス |
1. SKD部品が利用可能; 2. 必要なサイズのカスタマイズされた LED アレイはここで OK です。 |
GMKJ EMC 5050 SMD LED フルシリーズ写真
 |
 |
| ラウンド LES EMC 5050 smd LED ダイオード | 正方形 LES EMC 5050 smd LED ダイオード |
GMKJ が組み立てたアルミニウム LED PCBA (PCB 図面と BOM はお客様から提供されます)
白色 9Vdc 5W 5050 SMD LED ダイオード寸法
白色 9Vdc 5W 5050 SMD LED ダイオードの電気仕様
|
パラメータ |
シンボル |
条件 |
分 |
平均 |
マックス |
単位 |
|
順電圧 (正向压降) |
VF |
IF=120mA |
8.6 |
-- |
9.0 |
V |
|
順電圧 (正向压降) |
VF |
IF=450mA |
8.8 |
-- |
9.4 |
V |
|
光束 (光通量) |
Φv |
IF=120mA |
190 |
210 |
lm |
|
|
光束 (光通量) |
Φv |
IF=450mA |
650 |
700 |
lm |
|
|
照明効率 (光效) |
LM/W |
IF=120mA |
200 |
220 |
LM/W |
|
|
色の許容差 色容差 |
IF=450mA |
-- |
-- |
5 |
SDCM |
|
|
CRI (显色指数) |
ラ |
IF=450mA |
70 |
-- |
-- |
-- |
|
順電圧の温度係数 (正向压降之温度系数) |
∆VF/∆T |
IF=450mA |
−− |
-2 |
−− |
mV/度 |
|
逆電流 (反向漏电流) |
IR |
VR=15V |
−− |
−− |
10 |
μ A |
|
熱抵抗 接合部からはんだ付けパッドまで (热阻) |
RΘJ-S |
IF=450mA |
-- |
3 |
-- |
度/W |
|
視野角 [1] (发光角度) |
2Θ1/2 |
IF=450mA |
−− |
120 |
−− |
度 |
■色温度 色温度 IF=120 mA TA =25 度
|
パラメータ |
シンボル |
条件 |
分 |
平均 |
マックス |
単位 |
|
PN: GE-5050W270-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
2700 |
-- |
K |
|
PN: GE-5050W300-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
3000 |
-- |
K |
|
PN: GE-5050W350-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
3500 |
-- |
K |
|
PN: GE-5050W400-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
4000 |
-- |
K |
|
PN: GE-5050W500-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
5000 |
-- |
K |
|
PN: GE-5050W570-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
5700 |
-- |
K |
|
PN: GE-5050W650-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
6500 |
-- |
K |
|
色の許容差 色容差 |
IF=120mA |
-- |
-- |
5 |
SDCM |
|
|
CRI (显色指数) |
ラ |
IF=120mA |
70 |
-- |
-- |
-- |
自動車用ライトに 3vdc または 6vdc の代わりに 9vdc 電圧入力 5050 smd LED を使用する必要があるのはなぜですか?
自動車照明に 3VDC または 6VDC ではなく 9VDC 5050 SMD LED を使用するのはなぜですか?
車載電源システムとの互換性の向上
一般的な自動車の電気システムは次の速度で動作します。12–14.4V.
9V LED を使用すると、設計者は1 LED + 小さな抵抗車のバッテリーから直接。
3V LEDが必要4 個の LED を直列に接続電圧を合わせるためです。
6V LEDが必要2 つの LED を直列に接続.
9V LED を使用すると、設計がはるかにシンプルになり、PCB スペースが節約されます。
抵抗器の熱の低減 / 効率の向上
12 ～ 14V 入力を使用する場合、余分な電圧 (LED VF と電源電圧の差) が抵抗の両端で降下します。
9V LED →電圧降下が小さい、抵抗器の電力損失が小さくなる
3V / 6V LED →より大きなドロップ、熱が高く効率が低い
したがって、9V LED は熱性能と電力効率を向上させます。
電圧変動下でもより安定した性能を実現
自動車環境では、電圧のスパイクや電圧降下が頻繁に発生します。
9V LED が提供するより広い安全営業マージンにより、わずかな電源変動に対して LED 電流が安定した状態に保たれます。
駆動回路の簡素化とコストの削減
直列の LED の数が減り、抵抗が小さくなったことで、ドライバーの設計が簡素化されました。
コンポーネントの削減
BOM コストの削減
より高い信頼性（特に自動車用ランプにとって重要）
マルチ-LEDモジュールの均一性の向上
9V LED を使用すると、次のことが簡単に実現できます。
安定した明るさ
バランスのとれた電流分布
ライトモジュール（テールランプ、DRL、室内灯）の全体的な信頼性の向上
概要 (簡単):
9V 5050 LED は自動車の 12V システムに適合し、熱損失を低減し、回路設計を簡素化し、信頼性を向上させます。
そのため、自動車照明では 3V または 6V タイプより 9V LED が好まれることが多いのです。
さらに詳しい情報を探しています
関連する SMD LED のデータシートはこのページからダウンロードできます。
価格、最小注文数量、在庫状況、納期などの詳細が必要な場合は、GMKJ LED に直接お問い合わせください。
私たちはいつもあなたのためにここにいます！
