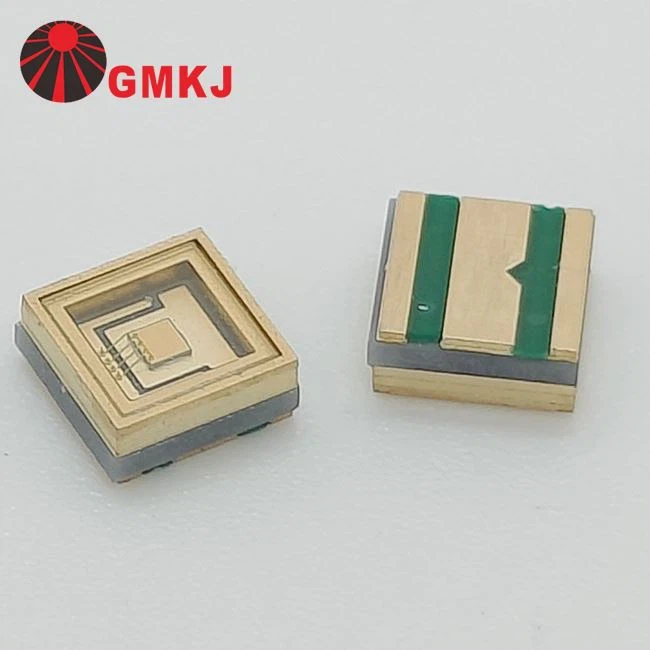

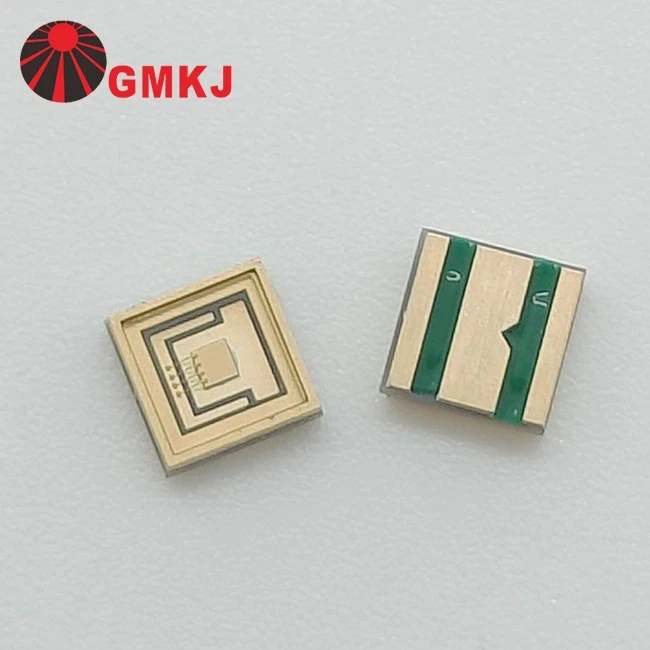

LiDAR 3D センシングおよび高精度測距用の 3535 1064nm VCSEL レーザーダイオード

GMKJ 3535 1064nm VCSEL は、高-垂直-キャビティ面発光レーザーです。-近{4}}赤外線の精密光学センシング、長距離-距離のLiDAR、距離測定および産業用計器用に設計されています。安定した1064nmの近赤外線出力を特徴とするこのVCSELは、狭いスペクトル帯域幅、高速変調、指向性レーザーを提供します。この VCSEL は、信頼性の高い信号検出と周囲光干渉に対する感度の低減を必要とする光学システムに適しています。コンパクトな 3535 セラミック SMD パッケージに収容されているこの VCSEL は、信頼性の高い熱管理と一貫した光出力を提供しながら、スペースに制約のある光学システムの SMT 統合を容易にします。-長距離アクティブ測距および光学センシングシステムでのパルスおよび変調動作に適しています。代表的なアプリケーションには、長距離 LiDAR トランスミッタ、高精度距離測定、3D センシング、産業用光学検査、科学研究機器などがあります。GMKJ は、さまざまなシステムレベルの要件を満たすために、光パワー、ビーム角度、パッケージ構成、および電気パラメータのカスタマイズされたオプションを提供しています-。

LiDAR 3D センシングおよび高精度測距用の 3535 1064nm VCSEL レーザーダイオード

主な特徴	説明	アプリケーションの価値
1064nm 近赤外線出力-	1064nmを中心とした安定したレーザー発光	屋外の長距離高精度光学センシングと測距をサポート-
狭いスペクトル帯域幅	広帯域の太陽光背景との重なりを軽減したシャープで集中したスペクトル出力	効果的な光学フィルタリングを可能にし、センシングシステムのバックグラウンドノイズを低減します。
指向性レーザー放射	定義されたビーム発散による指向性の高い光出力	光伝送の制御を可能にし、長距離センシングのための光受信機の調整を容易にします。{0}}
高速変調性能	高速パルス化および変調駆動をサポート-	LiDAR、ToF、アクティブな長距離測距システムに適しています。-
高い光強度	コンパクトな発光領域に光エネルギーを集中	受信信号強度を向上させ、延長された検出距離にわたって信頼性の高い検出を実現
一貫した光出力	定格使用条件下での安定した光学性能	測定の再現性と長期的なシステムの信頼性が向上します。-

長距離LiDARと光学測距

LiDAR VCSEL

高精度 3D センシングと光学測定

optical measurement

産業用および科学用光学機器

optical inspection

パラメータ	仕様
部品番号	GDY-3535VS1064-1CC2-DG47B
波長	1064nm
パッケージバージョン	3535 セラミック VCSEL レーザー
順電流	4.0A
順電圧	1.9-2.1V
光出力パワー	400mA 2Vで1800～220mW
発光タイプ	NIR VCSEL レーザー 1064nm
応用	-長距離 LiDAR および光学測距 / 高精度 3D センシングおよび光学測定
光ビーム	18 ビーム角

1064nm

18 beam

以下の電気的値は典型的な動作条件を表しています。

パラメータ	シンボル	条件	分	平均	マックス	単位
順電圧(Vf)	V_F	I_F=4000mA	1.60	1.90	2.20	V
閾値電流 (阈值电流)	Ith	--	330	670	1000	ミリアンペア
基板と接合部の熱抵抗 (热阻)	RΘ_J-B	I_F=4000mA	--	1	--	度/W
放射束 (光功率)	Φe	I_F=4000mA	1800	2000	2200	mW
ピーク波長 (峰值波长)	λp	I_F=4000mA	1061	1064	1067	nm
接合部の熱抵抗ボード	RΘ J-B	I_F=4000mA	--	2	--	度/W
視野角^[1] (发光角度)	2Θ_1/2	I_F=4000mA	−−	18	−−	度
