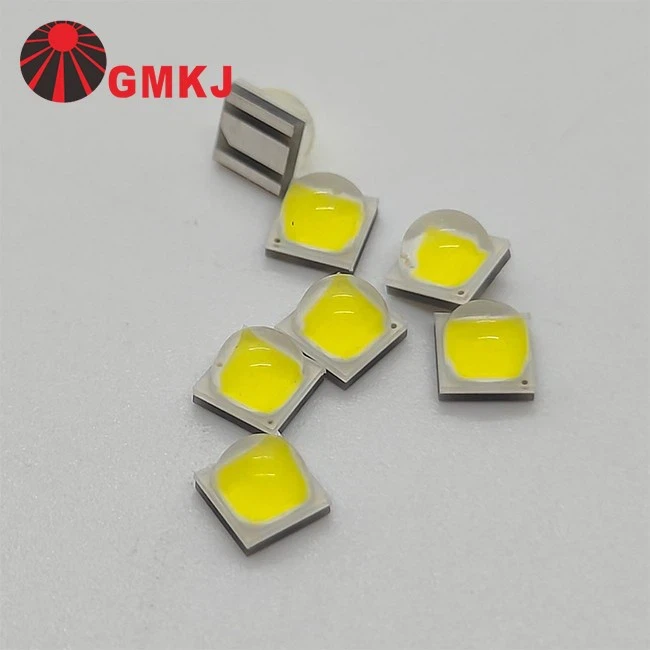

3535 セラミック 10W 丸型白色 LED、高輝度スポットライトおよび遠距離照明用--
| パラメータ | 仕様 |
| 部品番号 | GDY-3535WXXX-1CC-S1E5YBP-R70 |
| LED電源 | 10W |
| LEDの種類 | 丸型ハイパワーLED |
| CCT(k) | 3000k/4000k/5000k/6000k/7000k |
| CRI | 70/80/90 |
| 順電圧 | 3.2-3.8V |
| 駆動電流(mA) | 最大3000mAまで |
| 光束(lm) | 3000mAで1000-1200lm |
| 発光面積(mm) | 1.3mm |
| パッケージ材質 | セラミック基板 |
| 順電圧(Vf) | 3V |
| 応用 | プロフェッショナル向けスポットライトおよびサーチライト/スタジアムおよび高地照明- |
丸型 LED と標準 3535 LED
| 特徴 | 標準 3535 LED 10W | GMKJ 3535 丸型 LED 10W |
| 部品番号 | GDY-3535W600-1CD0-J2G7DM-R70 | GDY-5050W600-1CC-S1E5YBP-R70 |
| 画像 |
|
|
| エミッタ形状 | 従来の長方形/正方形の発光領域 | コンパクトな円形発光面 |
| 光結合 | 汎用の光学設計。-スポットを丸くするための余分な努力 | 二次光学系との完璧なマッチングにより、きれいな円形のビームスポットを実現 |
| 遠距離照明- | パフォーマンスは外部レンズ設計に大きく依存します | 指向性および長距離照明用に事前に最適化されており、迷光が少ない- |
| ビーム角度 | 120 ドーム付き | フラット120 |
| 光学系 | 従来の標準器具に適合 | コンパクトな光学アセンブリ向けに最適化 |
| ベストユースケース | 一般照明、パネル照明、リニア器具 | スポットライト、サーチライト、指向性長距離照明- |
コンパクトな 3535 円形エミッタ設計
15W 9V 3535 セラミック SMD ハイパワー白色 LED 電気パラメータ
|
パラメータ |
シンボル |
条件 |
分 |
平均 |
マックス |
単位 |
| 順電圧(Vf) |
VF |
IF=3000mA |
3.20 |
-- |
3.80 |
V |
|
基板と接合部の熱抵抗 (热阻) |
RΘJ-B |
IF=3000mA |
-- |
2 |
-- |
度/W |
|
光束 (流明) |
Φe |
IF=3-00mA |
1000 |
-- |
1200 |
LM |
|
GDY-3535W300-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
2800 |
-- |
3200 |
K |
|
GDY-3535W400-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
3700 |
-- |
4300 |
K |
|
GDY-3535W500-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
4700 |
-- |
5300 |
K |
|
GDY-3535W650-1CC0-SA55YBP-R70
|
λp |
IF=3000mA |
6200 |
-- |
6800 |
K |
|
CRI
(显色指数)
|
ラ
|
IF=3000mA | -- | 70 | -- | |
|
逆電流 (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
視野角 [1] (发光角度) |
2Θ1/2 |
IF=3000mA |
−− |
120 |
−− |
度 |
照明プロジェクトに高輝度の円形 LED が必要ですか?{0}
GMKJ は、高光度、制御されたビーム性能、長距離照明を必要とするアプリケーション向けに、3535 セラミック丸型 LED ソリューションを提供します。-
技術仕様、光学的推奨事項、評価サンプルについては、当社のエンジニアリング チームにお問い合わせください。
利用可能なテクニカルサポート
白色LED仕様の選択
色温度のカスタマイズ
LEDモジュールの設計
PCB レイアウトのサポート
熱性能の最適化
サンプルテストのサポート
